单段锤式破碎机设备设计构造
单段锤式破碎机设备设计构造
矿山物料需求的增多使矿山设备的使用时间不断加大，其中矿山生产中的破碎机设备更是更替频繁。购买矿山设备我们主要关心的是矿山设备的技术及设备设计是否符合生产需求。详细解答
详细解答
矿山物料需求的增多使矿山设备的使用时间不断加大，其中矿山生产中的破碎机设备更是更替频繁。购买矿山设备我们主要关心的是矿山设备的技术及设备设计是否符合生产需求。接下来我们将介绍一下中誉鼎力生产的矿山单段锤式破碎机设备构造。

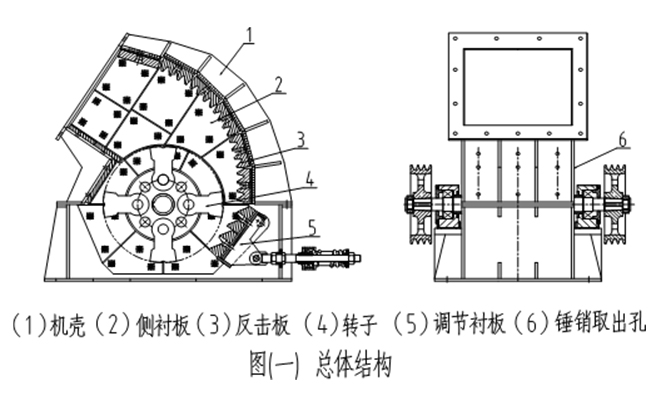

1. 单段锤式破碎机结构
单段锤式破碎机主要由箱体、转子、锤头、反击衬板、筛板等组成。
2. 单段锤式破碎机零配件简介：
1) 箱体：主要用于支承并包容各种传动零件，如齿轮、轴、轴承等，使它们能够保持正常的运动关系和运动精度。箱体还可以储存润滑剂，实现各种运动零件的润滑。
2) 转子：破碎机转子是破碎机的主要旋转部件，其运行效果直接影响生产效率。采取补强设计并采用高强合金钢，转子表面钨钛合金铠甲式防护设计，这种结构的锤式破碎机转子体，大地减少了锤盘和端锤盘的应力集中现象，增强了其强度。
3) 锤头： 双金属复合锤头采用消失模双液复合浇铸工艺，一次浇铸成型。锤柄部分采用低合金钢，具有良好的韧性，不易断裂，锤头部分采用高铬合金，具有良好的性，利用的生产工艺将两者有机的结合起来，使锤头同时满足韧性和性的要求。
4) 反击衬板：破碎机衬板是在破碎机机壳内部安装，高铬铸铁、中碳中铬、高锰钢、耐热钢等，机器上的不同，材质也要不同，在锤式破碎机是用来破碎物料主要功能，在衬板要有很好的性和冲击性，因为它会参与物料的破碎，导致磨损很大。
5) 筛板：根据工况条件配料，用高性能复合材料铸造而成，此项由科技成果转化而成的筛板等产品已开始被采矿、冶金等工况条件较差的行业所共同认同。所有破碎机配件都可以来图定制。
3.单段锤式破碎机设计特点：
锤头采用新工艺铸造，具有、耐冲击;可据客户要求，调节需要的粒度;结构紧凑，易损件少，维修方便等优点。
4.单段锤式破碎机技术参数
| 型号 | 转子直径 长度（mm） |
进料口尺寸 宽*长（mm） |
进料粒度（mm） | 生产能力(t/h) | 电机功率(kw) | 外型尺寸 长宽高（mm） |
| PC-0706 | 700×570 | 618×510 | ≤400 | 50-70 | 75 | 1950×1340×1480 |
| PC-0808 | 800×750 | 780×610 | ≤500 | 80-100 | 132 | 2280×1790×1670 |
| PC-0910 | 900×1000 | 1070×750 | ≤600 | 150-200 | 110×2 | 2600×2200×1940 |
| PC-1012 | 1000×1180 | 1255×810 | ≤650 | 250-300 | 132×2 | 2800×2310×2210 |
| PC-1213 | 1200×1280 | 1350×900 | ≤750 | 300-350 | 160×2 | 2970×2580×2510 |
| PC-1216 | 1270×1490 | 1530×920 | ≤750 | 400-500 | 200×2 | 3070×2840×2580 |
| PC-1220 | 1220×1950 | 2000×900 | ≤750 | 500-600 | 220×2 | 3080×3380×2580 |
5.单段锤式破碎机设备生产
中誉鼎力生产的单段锤式破碎机设备主要用于矿山破碎生产中。在购买矿山破碎设备我们要先自己的物料硬度以及物料进料粒度以及出料粒度，这样才能够根据要求选择合适的设备型号达到预期的产量。想要了解新设备报价及产品详情请咨询我们的在线客服人员。
